Principales caractéristiques

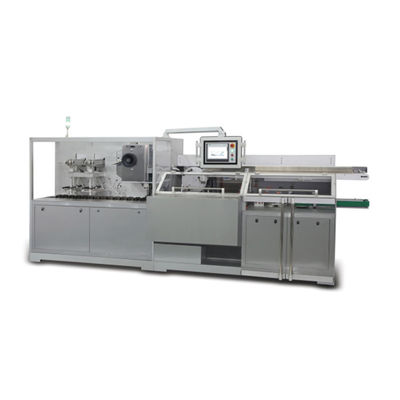

La machine est de type horizontal, transmission continue, fonctionnement stable et haute vitesse.produits chimiques de consommation quotidienne et autres industries telles que le blister, bouteilles, tubes, savons, etc. Ses caractéristiques de performance sont les suivantes:
1Il peut compléter automatiquement le pliage du dépliant, le chargement du carton, l'ouverture, l'emballage du matériau, l'impression du numéro de lot, le scellage et la sortie.Il peut également être équipé d'une machine adhésive à fusion chaude pour compléter l'étanchéité à fusion chaude.
2Il est équipé d'une machine de pliage de dépliants. Le rack de stockage de dépliants de la machine de pliage peut contenir 1400-1600 feuilles, ce qui réduit considérablement l'intensité du travail.C'est avec détection de limite haute et basse.
3. La machine est contrôlée par le PLC Siemens et utilise la marque de l'œil malade pour surveiller le mouvement de chaque pièce.afin d'éliminer le défaut à temps.
4Avec l'interface homme-machine, tous les paramètres d'exploitation et les informations du système seront affichés à l'écran, l'état d'exploitation est clair en un coup d'œil,et l'efficacité de la production est amélioréeLa simple performance opérationnelle peut réduire le temps de formation.
5La machine est équipée d'une pompe à vide Baker et d'un moteur principal SEW.qui peut réaliser la séparation du moteur d'entraînement principal de chaque pièce de transmission en cas de surcharge pour assurer la sécurité de l'ensemble de la machine.
6. La machine est équipée d'un dispositif de détection intelligent. Le processus d'emballage adopte le principe de priorité d'emballage.ne charge pas la boîte, et n'emballe pas le produit dans la boîte, afin d'assurer le taux qualifié et de réduire le gaspillage de matériaux d'emballage.la notice dans la boîte de détection de poudre de phosphore et les matériaux dans la boîte de détection des métaux sont configurés, et les déchets (sans ampoule ou prospectus) sont rejetés à la sortie pour s'assurer que la qualité du produit satisfait pleinement aux exigences qualifiées.
7La machine peut être utilisée seule ou être reliée à une machine en amont telle que l'emballage en ampoules ou le remplissage de tubes pour faire une ligne de production complète.
8La machine peut modifier les spécifications d'emballage en fonction des différentes exigences des projets, et il est facile de régler et de déboguer.Il convient à la production d'une seule variété en grands lots., et en même temps, il peut répondre à la production de petits lots de plusieurs variétés.
9Pour plus de caractéristiques de performance, voir le diagramme ci-dessous.
MSpécification technique
| Résultats |
200 à 360 boîtes/min |
| Catégorie d'emballage |
Spécification de la case: 250 à 350 g/m2
Taille:Taille maximale de la boîte (L × W × H) 170 × 87 × 55 mm
Min. Taille de la boîte ((L × W × H) 63 × 28 × 15 mm
|
| Catégorie d'emballage des dépliants |
Spécification de la notice: 60 à 70 g/m2papier offset à deux faces
Taille:Taille maximale de la notice ((L × W) 320 × 210 mm
Taille minimale de la notice (L × W) 100 × 100 mm
|
| Consommation de l'air |
2 mètres3/h ((Présistance de 0,5 à 0,7 MPa) |
| Énergie |
L'alimentation électrique du système AC380V à trois phases et à quatre fils 50 Hz
Puissance totale 4 kW
|
| Taille de la machine ((L×H×W) MM |
4400*1500*1750 |
| Poids (en kg) |
3500 kg |
| Air comprimé: |
≥ 0,6 MPa Débit ≥ 20 m3/h |
Exigences relatives aux matériaux d'emballage
1 dépliant
* Spécification de la notice: 60 à 70 g/m2Le papier d'impression offset (norme de référence:GB/T1012-1991)
* l'orientation de la fibre de papier doit rester verticale par rapport à l'orientation du pliage du papier;
(norme de référence:GB/T452.1-1989 Papier et carton - Détermination de l'orientation verticale et horizontale)
* Conditions d'utilisation: température ambiante, humidité relative ≤ 65%
* le papier doit être coupé soigneusement sans poils de papier et sans boucles
2 boîtes
* Spécification de: 300 à 350 g/m2(norme de référence:GB/T451.2-1989 Papier et carton - méthode de détermination quantitative) carton blanc
* L'orientation des fibres du papier doit être conforme à la direction indiquée; (norme de référence: GB/T452.1-1989)
Les principales stations
|
1.dossier du dépliant
|
 |
|
2. écran tactile Siemens
|
|
|
3.Sur la carte de commande PLC, le numéro de lumière de signal de chaque point de fonction peut être marqué sur l'écran d'essai E/S de l'interface HMI,qui est pratique pour les ingénieurs à l'auto-entretien et de réduire le temps de dépannage.
|
|
|
4.Sélectionnez une configuration importée de haute qualité pour assurer un équipement stable et durable
|
|
|
Pompes à vide BECKER
|
|
|
Moteur SEW
|
