Détails sur le produit:
|
Application: | Powder | Suit for capsule size: | 00#-5#and safety capsule A-E |
---|---|---|---|
Weight: | 1500kg | Dimension: | 1100×120×2000mm |
Power supply: | 380/220V 50Hz | Total power: | 8KW |
Key Word: | Capsule Filling Machine Automatic Capsule Filling Machine | ||
Mettre en évidence: | Machine de remplissage de capsules de contrôle PLC automatique,machine de remplissage de capsules 150000 capsules/heure,machine de remplissage de capsules 50Hz |

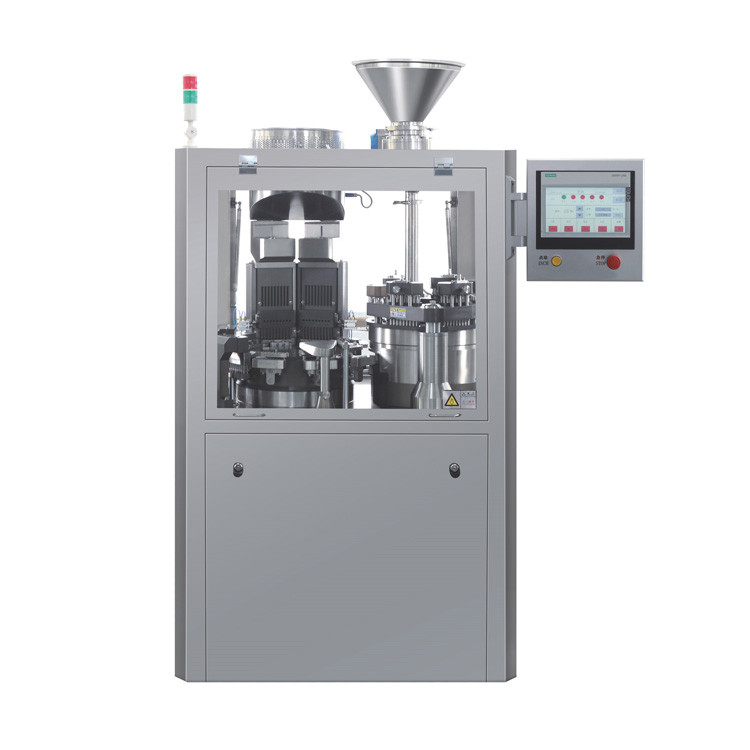

Description du produit de la machine de remplissage de capsules
La machine de remplissage automatique de capsules SED-2500J-B produite par notre société est le produit innovant de la troisième génération après de nombreuses innovations et améliorations.
Le nouveau produit est équipé de technologies de pointe et d'une configuration parfaite. Il couvre non seulement toutes les fonctions et les effets de la machine de remplissage de capsules domestique du même modèle, mais possède également cinq innovations, dont trois ont reçu le certificat de brevet de modèle d'utilité par l'administration nationale de la propriété intellectuelle de la RPC le 11 mai 2016.
La machine de remplissage automatique de capsules NJP-1200C innovante, dont les performances et la qualité ont atteint le plus haut niveau de l'industrie nationale, a passé l'inspection du Centre d'inspection de la qualité des produits de machines d'emballage du Zhejiang.
Paramètres du produit de la machine de remplissage de capsules
Modèle : |
SED-2500J-B |
Capacité : |
150 000 capsules/heure |
Machine adaptée pour : | Taille de capsule #00 à 5
Capsule de sécurité A-E |
Alimentation : | 380 V 50 Hz (elle peut être modifiée en fonction de vos besoins) |
Consommation électrique : |
8 kW |
Norme de bruit : | ≤75 dB(A) |
Poids : |
1 500 kg |
Dimensions hors tout : |
1 100 × 120 × 2 000 mm |
Principe de fonctionnement de la machine de remplissage de capsules
Le principe de fonctionnement de la machine de remplissage automatique de capsules est divisé en deux parties, qui sont le mouvement de la capsule et le remplissage du médicament :
1. Mouvement de la capsule
Pendant le processus de remplissage de la machine de remplissage de capsules intermittente, le mouvement de la capsule dépend de la boîte d'indexation pour une rotation intermittente et discontinue. Le volume de remplissage de la capsule est principalement déterminé par le volume du dosage
trou du disque. La capsule creuse se trouve dans la trémie de la capsule, la carte principale se déplace de haut en bas, la capsule entre dans la rainure de guidage de la capsule par sa propre gravité, puis la fourche horizontale et le bouchon vertical font monter le capuchon de la capsule et le
corps de la capsule vers le bas dans les modules supérieur et inférieur. Le corps de la capsule et le capuchon de la capsule sont séparés sous l'action du dispositif, puis le module entre dans la station de remplissage de poudre.
2. Remplissage de médicaments
Le capteur dans l'anneau de maintien de la poudre contrôle la tige d'alimentation à vis au-dessus, et le médicament est continuellement ajouté pour que la hauteur de la poudre dans l'anneau de maintien de la poudre soit constante. position, poussez la colonne de médicament dans le corps de la capsule. Après cela, il
entre dans le rejet de la capsule, le verrouillage de la capsule, la décharge de la capsule finie, la station de nettoyage du module à son tour, puis entre dans un nouveau cycle de station, et le cycle recommence encore et encore.
Principales caractéristiques de la machine de remplissage de capsules
1. L'ouverture et le verrouillage de la capsule peuvent être contrôlés automatiquement, ce qui est sûr et pratique.
2. Équipé d'un système de contrôle par incréments, ce qui facilite et simplifie le nettoyage, le chargement et le déchargement des matrices supérieures et inférieures.
3. Équipé d'un système de sécurité de contrôle de porte et d'un système de sécurité en cas de défaillance mécanique, qui fournit des fonctions d'alarme et d'arrêt automatiques.
4. Une alarme et un arrêt automatiques seront activés en cas de manque de capsules vides ou de poudre.
5. Fonctions riches conçues sur l'IHM, y compris les fonctions de comptage et d'affichage pendant la production, et il est possible de se connecter à une imprimante, si nécessaire, pour imprimer des informations, notamment la date de production, le numéro de lot, la quantité, etc.
6. La chambre de séparation des capsules est entraînée par un rail de guidage d'étanchéité, ce qui peut empêcher les capsules défectueuses et la poussière de pénétrer dans la chambre pendant l'étalement des capsules, assurant la stabilité du fonctionnement.
7. Les arbres d'absorption, de poussée, de verrouillage des capsules, ainsi que le rejet des capsules défectueuses sont tous scellés avec deux couches de bague d'étanchéité, dont la première étanchéité adopte du caoutchouc nitrile butadiène (NBR) pour empêcher la lubrification de se perdre, et la deuxième étanchéité utilise une bague d'étanchéité en caoutchouc de silicone importé (SIL) pour empêcher la poudre de pénétrer dans les roulements, ce qui a efficacement résolu le problème des dommages aux roulements et du blocage des arbres en raison des fuites de poudre.
8. Les deux arbres horizontaux du plateau tournant entièrement fermé de haute précision adoptent des roulements sans huile en PTFE, qui sont scellés avec une bague d'étanchéité en caoutchouc de silicone importé (SIL) pour empêcher la poudre de pénétrer à l'intérieur de la pièce du plateau tournant, assurant la précision de fonctionnement du plateau tournant, sans avoir besoin de maintenir et d'ajouter de la lubrification en permanence.
9. Les cames planes fonctionnent en mode double rail, où les deux axes sortent séparément. Cela peut améliorer la précision de fonctionnement et en même temps éliminer la possibilité de collision entre la matrice inférieure et le disque de dosage.
10. Le diviseur de came de haute précision utilise une tête de division optique de l'allemand Zeiss. La broche de division est usinée dans le CNC en une seule fois, ce qui a assuré une division précise du plateau tournant et du disque de dosage pendant que la machine fonctionne rapidement, assurant ainsi la précision du remplissage. Une plus grande précision du diviseur de came offre également à la machine une durée de vie plus longue.
11. Les cames de fonctionnement sont toutes traitées avec un traitement de cémentation et de trempe 20crmoti, puis usinées dans une rectifieuse CNC en une seule fois, ce qui a assuré la précision et l'unité des cames et a fourni une durée de vie plus longue.
