Machine d'emballage sous blister plat en plastique souple pour servomoteur

1.Introduction au projet

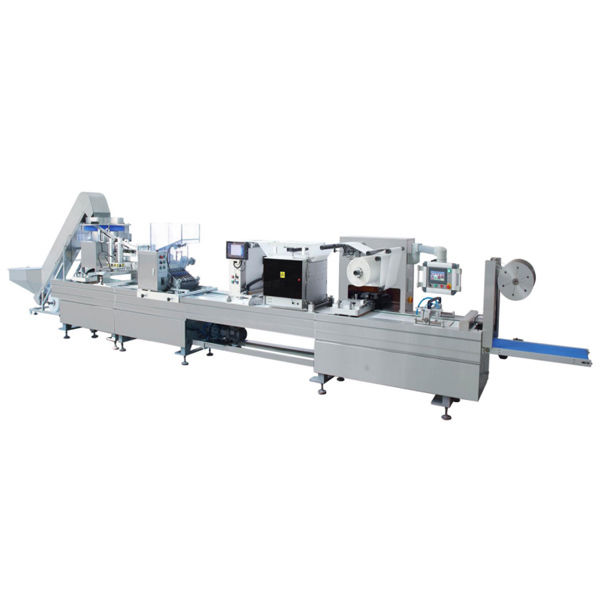

Ce modèle adopte un processeur PLC, un module de température, un servo moteur principal, un contrôle de l'interface homme-machine, une automatisation de hauteur de fonctionnement des équipements, des fonctions complètes, un grand espace d'expansion,peut être équipé de dispositifs spéciaux personnalisés selon les exigences de l'utilisateurElle s' applique à l' emballage papier-plastique ou en plastique-plastique en ampoules de lingettes jetables pour la gorge, masque, seringue, ensemble d' infusion, tube d' infusion et gaze.,une seringue, un distributeur automatique d'aiguilles, une imprimante flexographique en ligne, un système de détection visuelle.

2.Appareil du matériel

3.La fiabilité

3.1La stabilité de traction entraînée par le servo-moteur est fiable

3.2Assurez-vous de la distance entre le centre de chaque colonne: utilisez une machine-outil spéciale et traitez quatre trous en même temps.

3.3Garantie pneumatique: des bouteilles de production à point fixe et des pièces pneumatiques de marque renommée doivent être utilisées (voir liste de configuration).

3.4Garantie du système électrique: des composants électriques de marque renommée doivent être utilisés (voir liste de configuration).

3.5Garantie d'hygiène de production: apparence en acier inoxydable, acier inoxydable et PVC non toxique sont utilisés pour la surface de contact avec les injections et les médicaments.

4.Diagramme structurel

5.Spécifications et structures des différents composants

5.1Le mécanisme est simple, léger et facile à transporter.

5.2L'entraînement principal prend le servo-moteur comme puissance, réduit la vitesse à travers la boîte de décélération, entraîne la chaîne de serrage pour serrer la traction de la membrane inférieure,et chaque cylindre coopère avec le moteur pour faire le mouvement périodique.

5.3Mécanisme de mouvement principal

5.3.1Les principaux composants de l'alimentation en pellicule inférieure: moteur d'alimentation, bras de balancement, rouleau d'alimentation (aluminium Φ 40) etc.

5.3.2Fonction: Envoyer la membrane inférieure à l'avance pour économiser la force sur la chaîne de traction.

5.3.3Mécanisme de moulage et d'étanchéité thermique: composition principale: cadre en acier au carbone, cylindre, colonne de guidage (GCr15Φ25), roulement linéaire, cadre de moulage, moule interchangeable (aluminium), etc.

5.3.4Le mécanisme d'indentation et de coupe est principalement composé de: plaque, tambour en acier au carbone, cylindre de commande, cylindre sans tige, coupeuse, etc.

5.3.5Principaux composants du mécanisme de traction: engrenage, chaîne de serrage (acier inoxydable), etc.

5.3.6Mecanisme de sortie et de collecte des déchets: bande transporteuse (PVC non toxique), bobine (acier au carbone), brosse à rouleaux (PVC) etc.

5.4Le réglage de la position du moule est principalement composé de roue manuelle, d'un ensemble d'engrenages coniques, d'une vis (acier au carbone), etc.

5.5Mécanisme d'impression (facultatif) composition principale: moteur à courant continu, tambour d'impression (acier inoxydable), grattoir en PVC, matrices en caoutchouc, etc.

5.6Boîte électrique: la boîte électrique est en SUS304, d'une épaisseur de 1,2 mm.

5.7Apparence: le corps de l'emballage de 1,2 mm d'épaisseur SUS304 dans son ensemble est mal placé, de sorte que la porte doit être placée dans la position où il est nécessaire de l'ajuster.

6.Principales caractéristiques de chaque mécanisme de positionnement de l'équipement

6.1Préchauffage par membrane inférieure: la plaque de chauffage s'adapte étroitement à la membrane inférieure de chauffage, l'efficacité de chauffage est élevée, la plaque de chauffage est automatiquement séparée pendant la traction.

6.2Moulure en PVC: moule supérieur et inférieur par moule de verrouillage par action cylindrique, anneau d'étanchéité pour éviter les fuites, vrai moulage à l'air.

6.3Séchage thermique: l'action du cylindre scelle les moules supérieur et inférieur, et le moule supérieur est chauffé avec un tampon cylindrique.

6.4Mécanisme d'ajustement: chaque mécanisme de boîte à matrices peut ajuster les positions gauche et droite sur le support.

6.5Position des moules: position des plaques sous pression, facile à utiliser, facile à remplacer.

6.6Bloc de coupe: coupe de cylindre d'essieu, facile à régler la position.

6.7Appareil d'impression: impression par rouleaux, impression synchrone, peut économiser les coûts de consommation.

7.Machines et appareilsavantages

7.1Le corps de l'équipement est en fonte et l'absorption des vibrations n'est pas déformée. La plaque de paroi du fuselage est en acier 45 (épaisseur 16 mm) avec une forte rigidité, une épaisseur et un poids stables;

7.2La chaîne sandwich est en arrière-plan et les mouvements d'ouverture et de fermeture sont contrôlables en place, ce qui répond aux normes européennes et américaines;

7.3Pour les produits de taille standard tels que les seringues, les moules de moulage et d'étanchéité thermique sont remplacés par l'extraction par tiroir, le cadre du moule n'a pas besoin d'être démonté,et le cadre du moule n'a pas besoin d'être remplacé pour les différents moules de course.

7.4 MLa conception de positionnement de la broche de moule inférieure, le positionnement de remplacement est simple et rapide pour éviter les inconvénients causés par la fixation de vis.

7.5 TLe moule et les positions de coupe sont tous équipés de roues externes qui permettent de régler facilement la position et sont adaptés aux moules avec différents déplacements.

7.6La plaque de chauffage en aluminium avec coulée intégrale uniforme de la disposition du tube est utilisée en mode chauffage, qui a un chauffage uniforme et une longue durée de vie et évite les inconvénients du tube de chauffage.

7.7La coupe transversale peut être de coupe à dent de scie ou de type scalpel, et l'entretien et le réglage sont pratiques.

7.8 TLe système d'alignement du curseur utilise Bonner, USA, qui est précis et fiable.

7.9Le module de température Mitsubishi est utilisé pour le contrôle de la température, avec une grande précision, et il est pratique de réaliser l'exportation de données et de connecter le système MES.

7.10 TLe système d'alimentation automatique de la seringue utilise une courroie synchrone à plaque de chaîne pour éviter les inconvénients du rayonnement des vis et de l'impression du contenu.
