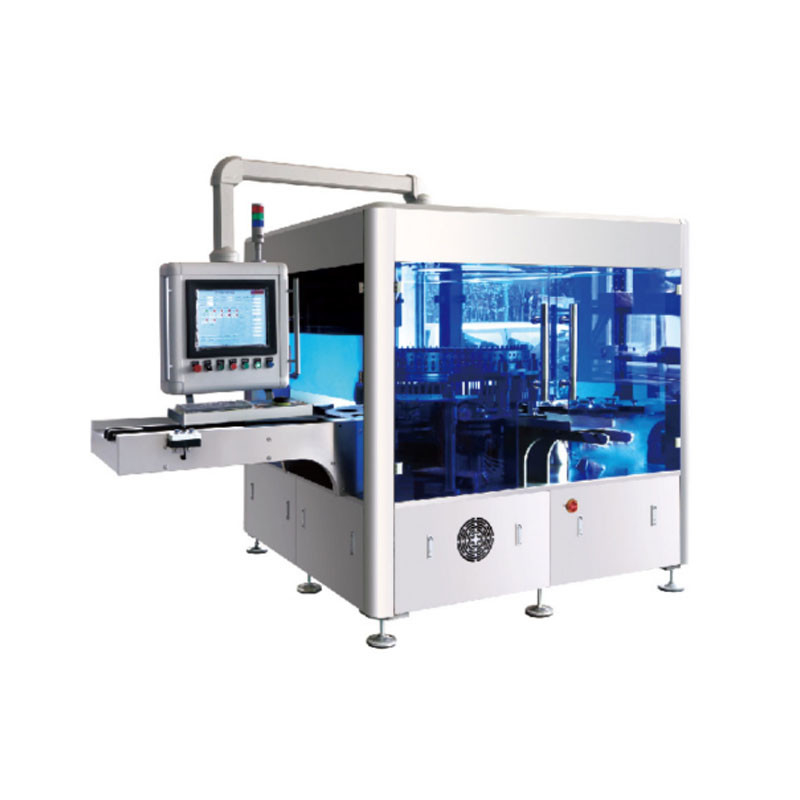

Machines d'inspection lumineuse automatique pharmaceutique

Résumé du produit de la machine d'inspection d'ampoules

The automatic light inspection machine uses machine vision technology and automatic control principles to make the inspected products rotate at a high speed and brake instantaneously through mechanical methodsIl utilise un système spécial de source lumineuse et une caméra industrielle sophistiquée à très haute vitesse pour obtenir des images du produit inspecté.Le logiciel d'algorithme de traitement d'image auto-développé compareLes produits non qualifiés détectés sont rejetés par l'actionneur du système de commande automatique.

Cette série d'équipements est principalement composée des pièces suivantes:

Principaux composants:

1) Partie d'alimentation en bouteille: le produit à inspecter est transféré de la bande transporteuse d'alimentation en bouteille au cadran d'alimentation en bouteille, puis à la table tournante d'inspection.

2) Partie d'inspection: le produit inspecté tourne à grande vitesse et est inspecté par plusieurs sources lumineuses spéciales pour former plusieurs images à comparer et à identifier par le système de traitement.

3) Partie de déchargement des bouteilles: après inspection, le cadran de déchargement utilise le principe de Bernoulli pour conduire les produits qualifiés et non qualifiés respectivement dans les plateaux de collecte.

Les produits soigneusement disposés à inspecter pénètrent dans la roue d'alimentation de manière ordonnée et en douceur sous l'action du convoyeur.et la roue de l' étoile d' alimentation les conduit à entrer dans la plaque d' inspectionLes produits à inspecter sont tournés à grande vitesse sur le porte-bouteilles en rotation continue et passent successivement par plusieurs stations d'inspection.les produits tournants à grande vitesse sont immédiatement freinés par un mécanisme de freinage spécial brevetéLes produits inspectés entrent dans la zone d'inspection photoélectrique, la source lumineuse brille sur les produits,et les caméras industrielles prennent des photos des produits à grande vitesse, formant des images multiples pour que le système de traitement puisse les comparer, les analyser et les juger.vis de décharge et mécanisme de rejet successivementLe mécanisme de rejet envoie les bouteilles qualifiées et non qualifiées respectivement au plateau de produit qualifié et au plateau de produit non qualifié.

Cette série de machines d'inspection lumineuse utilise des caméras industrielles haute résolution pour agrandir les produits inspectés des dizaines de fois,qui sont plus visibles et donc la précision de l'inspection est beaucoup plus élevée que celle de l'inspection manuelle de la lumièreL'ensemble de la machine est contrôlée par un contrôleur de mouvement, avec des alarmes de détection, de contrôle et de panne correspondantes.qui facilite l'utilisation par la haute direction des technologies de l'information pour la surveillance à distance. Des fonctions logicielles puissantes rendent le réglage des paramètres, la correction et l'expansion des fonctions plus pratiques.

Cette série de machines d'inspection lumineuse peut détecter des miettes de verre, des miettes d'aluminium, des miettes de caoutchouc, des cheveux et d'autres objets étrangers dans les liquides oraux, ainsi que des glandes défectueuses,pour assurer le retrait précis des produits non qualifiésComparé à l'inspection manuelle de la lumière, il améliore considérablement la vitesse et la précision de l'inspection, évite l'instabilité de l'inspection manuelle et réalise une inspection de haute qualité des produits.Les méthodes et normes d'inspection sont équilibrées et unifiées, et les produits non qualifiés sont complètement empêchés d'entrer sur le marché, ce qui libère effectivement des ressources humaines.Les avantages de prix incomparables font que cette série de produits a des avantages économiques et sociaux énormes, et ont une large perspective de marché.



Principaux avantages

• Nous sommes professionnels dans la production de machines automatiques d'inspection de la lumière (automatiques linéaires, automatiques rotatives) et de machines semi-automatiques d'inspection de la lumière.
• Notre logiciel a des droits de propriété intellectuelle.
• Les bouchons et les têtes de bouteille sont inspectés par 3 caméras, donc l'effet d'inspection est bien meilleur.Les bouteilles avec des têtes non qualifiées sont rejetées afin d'éviter que des bouteilles brisées dans le tourne-disque d'inspection ne se produisent en raison de fissures dans les têtes des bouteilles., affectant l'inspection
• Système hiérarchique de menu, seul l'administrateur peut définir et modifier les paramètres, évitant ainsi la possibilité de dysfonctionnement et de modification des paramètres par les opérateurs.
• Les images des produits non qualifiés sont enregistrées, ce qui est pratique pour les utilisateurs d'analyser les problèmes afin d'améliorer le processus.qui est pratique pour la surveillance en ligne.
• Les paramètres d'inspection peuvent être réglés librement et enregistrés selon les exigences du client.
• Les servomoteurs importés sont utilisés comme force motrice pour assurer la précision du fonctionnement des équipements.
• La ceinture centrifugeuse adopte des marques bien connues et est très résistante à l'usure.
• L'interface de fonctionnement peut afficher efficacement l'état de fonctionnement de chaque caméra, assurant ainsi la sécurité de l'inspection du produit.
• Le système de contrôle électrique adopte le contrôleur de mouvement Omron, chaque moteur peut produire indépendamment et avec précision, et la position de mouvement est précise sans dislocation.Cela évite efficacement le blocage du signal et le retard causé par le PLC traditionnel qui déclenche les signaux à travers le capteur photoélectrique, et atteint la cohérence de la vitesse de suivi et la non-déviation au niveau des millisecondes des images prises avec les caméras,conduisant ainsi à une amélioration considérable de l'effet d'inspection et de la stabilité de l'équipement.
• La rétroaction des informations de défaillance de la machine peut être réglée.
• L'interface de communication réservée peut faciliter le diagnostic à distance.
• Les porte-bouteilles centrifugeuses sont fabriquées en alliage de haute résistance, qui ne doit pas être remplacé dans les 2 ans de fonctionnement normal, ce qui permet d'économiser considérablement les coûts d'utilisation et d'entretien.
• L'éclairage de la source lumineuse, l'état de la caméra et l'état de rotation de la bouteille centrifuge sont surveillés en temps réel.et une alarme sera déclenchée pour arrêter la machine en même temps.
• La hauteur de l'ensemble de la machine est parfaitement adaptée aux opératrices ordinaires.

ProduitParamètres de la machine d'inspection des ampoules

Principales caractéristiques

• Les composants de transmission, le système d'imagerie et le système de contrôle adoptent des marques étrangères bien connues, avec des performances stables.
• L'alimentation et le déchargement des bouteilles utilisent le mécanisme du principe Bernoulli de la roue étoilée, et le taux de bris de bouteilles est faible.
• Le logiciel d'analyse d'image a été optimisé et testé à plusieurs reprises, avec une bonne répétabilité et une grande fiabilité.
• Inspection à trois canaux, taux de manquement de l'inspection faible.
• Le réglage des paramètres est simple, les utilisateurs peuvent utiliser la machine après une courte formation.
• Plus de 50 spécifications et paramètres différents peuvent être stockés.
• Équipé d'une interface de communication, qui peut réaliser le diagnostic à distance.
• La sensibilité de l'inspection peut être ajustée en fonction des besoins du client.
• Système logiciel continuellement optimisé, interface de fonctionnement conviviale.
• La sensibilité et les paramètres d'inspection peuvent être facilement réglés pour répondre aux besoins des utilisateurs.
• Le taux moyen de bris de bouteille de l'ensemble de la machine est inférieur à 0,02%.
• Une interface de communication est réservée à la réalisation de la surveillance à distance et à la fourniture de services techniques gratuits en ligne à distance.
• Les images des produits non qualifiés sont enregistrées et accessibles en ligne pour permettre aux utilisateurs de réaliser des statistiques et des ajustements de processus.
• Système d'auto-surveillance en état de fonctionnement (lorsqu'un point de fonctionnement important tombe en panne, la machine déclenche automatiquement l'alarme).
• Le fonctionnement de l'équipement doit non seulement répondre aux besoins d'efficacité de l'inspection lumineuse du produit, mais également assurer la qualité du produit après l'inspection lumineuse.La vitesse d'inspection et la sensibilité de l'équipement peuvent être ajustées dans une certaine plage en fonction des besoins de l'utilisateur..
• Entrée: après que les bouteilles ont été chargées par l'équipement en amont ou le plateau tournant, cette machine peut être connectée de manière entièrement automatique et stable à l'équipement en amont ou au plateau tournant,ne causant pas de dommages physiques aux produits.
• Une fois les bouteilles chargées, la machine transfère automatiquement les bouteilles pour inspection légère par une bande transporteuse ou par d'autres moyens.et il est conçu pour empêcher les bouteilles de tomber et de minimiser la compressionLa position du convoyeur est précise et la vitesse du convoyeur peut être réglée.
• Inspection de l'échantillon: les échantillons peuvent être complètement tournés avant l'inspection pour suspendre et déplacer les objets étrangers, de sorte que les objets étrangers sont relativement concentrés et faciles à détecter,et les produits avec un volume de remplissage non qualifié peuvent également être détectés.
• Différents objets étrangers peuvent être détectés dans différentes stations, et la vitesse de chaque station peut être ajustée individuellement.
• Au cours du processus d'inspection, les produits défectueux et qualifiés peuvent être séparés automatiquement.
• Le rapport d'efficacité de l'essai knapp (méthode du facteur de qualité) est supérieur à 1.
• La comparaison entre l'inspection par lots humaine et la machine et les données de l'équipement est meilleure que l'inspection manuelle.
• Système de contrôle: l'équipement adopte un système de contrôle automatique PLC, avec un programme de protection par mot de passe à 3 niveaux, qui peut empêcher les paramètres d'être modifiés arbitrairement.Le système peut fonctionner automatiquement selon les paramètres définis, et peut saisir et stocker des informations sur les produits, y compris le modèle d'équipement, le numéro d'équipement et le nom du produit, le numéro de lot, la date de production, la date/heure de début et de fin de l'opération et les opérateurs.Nombre de bouteilles entrées et déchargées, le nombre de rejets et le nombre et la classification des déchets peuvent être enregistrés et stockés.
• Remplacement des moules: l'équipement peut s'adapter à des produits de spécifications différentes en changeant les moules.et les moules de différentes spécifications sont clairement marqués et distingués.
• Équipé de procédures de processus d'inspection lumineuse vérifiées et efficaces.
• Facile à utiliser et à entretenir, et peut prévenir les erreurs et la contamination croisée.
• Les données de processus lors de toute alarme sont stockées et imprimées sous forme de données de fonctionnement.
• Avec une fonction de stockage automatique, il peut stocker les données du système pendant un mois et sélectionner et enregistrer automatiquement les données de fonctionnement fréquentes pendant le processus de fonctionnement continu prévu.Le temps de chaque étape de traitement sera automatiquement cumulé sous forme de données d'exploitationLes données peuvent être exportées ou imprimées.
• Lorsque l'équipement est mis en marche, la date/heure, les informations sur le produit, etc. peuvent être réglées et enregistrées.
• Les paramètres de fonctionnement de l'équipement peuvent enregistrer en continu les différents paramètres et conditions de fonctionnement de l'équipement.
